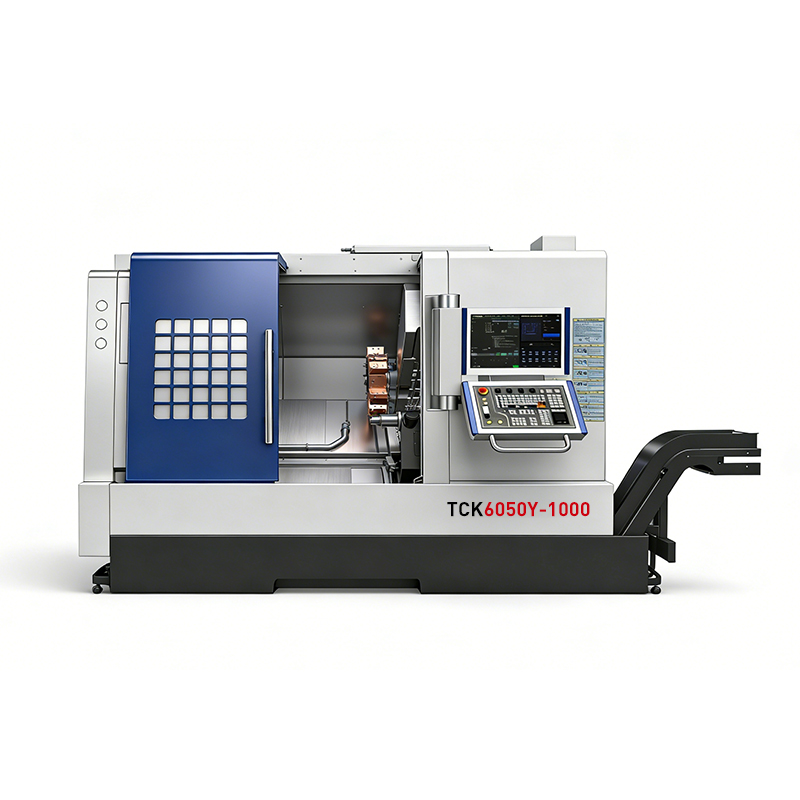

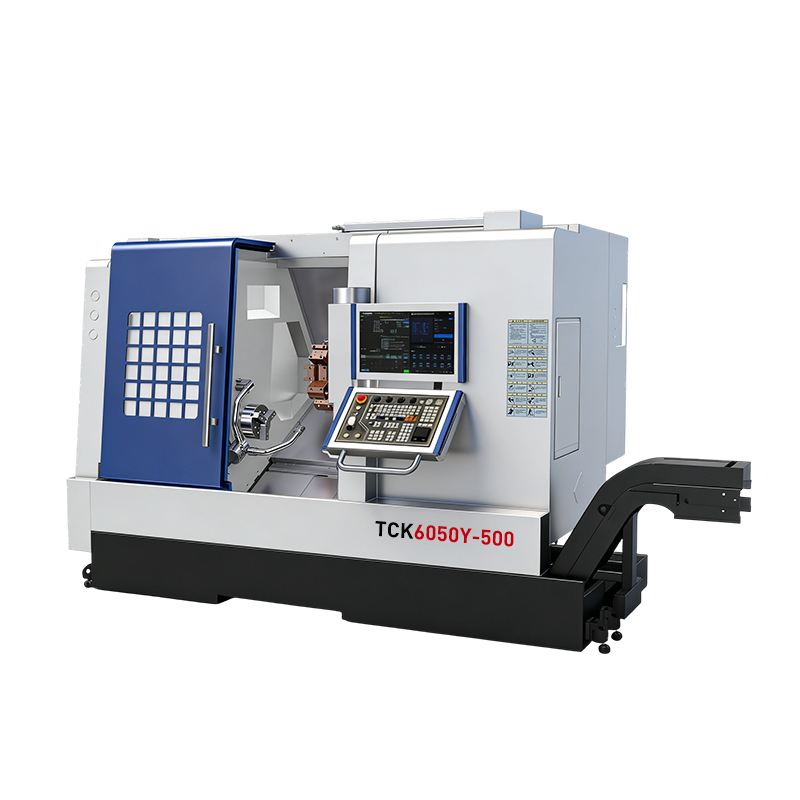

TCK6050Y CNC Torna-Freze Merkezi

Anahtar Özellikler

Tahrikli Tarette Y Eksenli Canlı Takım

Tahrikli tarette artı/eksi 50 mm Y ekseni stroku, tahrikli takımların merkez hattının dışında çalışmasını sağlar; böylece çapraz delikler, düz yüzeyler ve kanallar parçayı bir frezeye taşımadan işlenir.

İki Yatak Boyu: 500 mm ve 980 mm Tornalama

TCK6050Y-500 500 mm'ye kadar, TCK6050Y-1500 ise 980 mm'ye kadar tornalar. Her ikisi de aynı 560 mm yatak üstü salınımını, 410 mm maksimum tornalama çapını ve A2-6 mili paylaşır; dolayısıyla daha uzun yatak eklemek makineyi yeniden öğrenmek anlamına gelmez.

65 mm Mil Deliği, 50 mm Çubuk Kapasitesi

A2-6 burnu, 50 mm çubuğun geçtiği 65 mm deliği taşır. Bu, aksi halde iki operasyonda tornalanacak mil işlerini, konnektör gövdelerini ve valf parçalarını kapsar.

X ve Z'de 15 m/min Hızlı Hareket

X ve Z hızlı hareketi 15 m/min'dir; 280 mm X hareketi ve 630 veya 1130 mm Z hareketi vardır. Çok sayıda kısa özellik taşıyan parçalarda hızlı konumlandırma önemlidir.

Uygulama Alanları

Bu makine, aynı zamanda frezelenmiş özellikler gerektiren tornalanmış parçalara yöneliktir:

• Çapraz delinmiş portlara sahip hidrolik ve pnömatik valf gövdeleri.
• Düz yüzeyli, kama yuvalı veya çapraz delikli miller ve konnektörler.
• Otomotiv bağlantı parçaları ve küçük şanzıman bileşenleri.
• Tornalanmış ve frezelenmiş özellikler arasındaki hizalamanın korunması gereken gösterge parçaları.

Neden TCK6050Y tercih edilmeli?

Bir parça tornadan çıktıktan sonra hâlâ frezede ikinci bir operasyon gerektirdiğinde TCK6050Y'yi kullanın. Bu işi Y eksenli bir tarete taşımak, bir kurulumu, onunla gelen fikstür maliyetini ve iki makine arasına sızan hizalama hatasını ortadan kaldırır. İşlenmiş bir örnek için valf gövdelerinin nasıl işlendiğine bakın ya da parçalarınız daha büyükse tüm freze-torna serisini karşılaştırın.

Ürün Parametreleri
