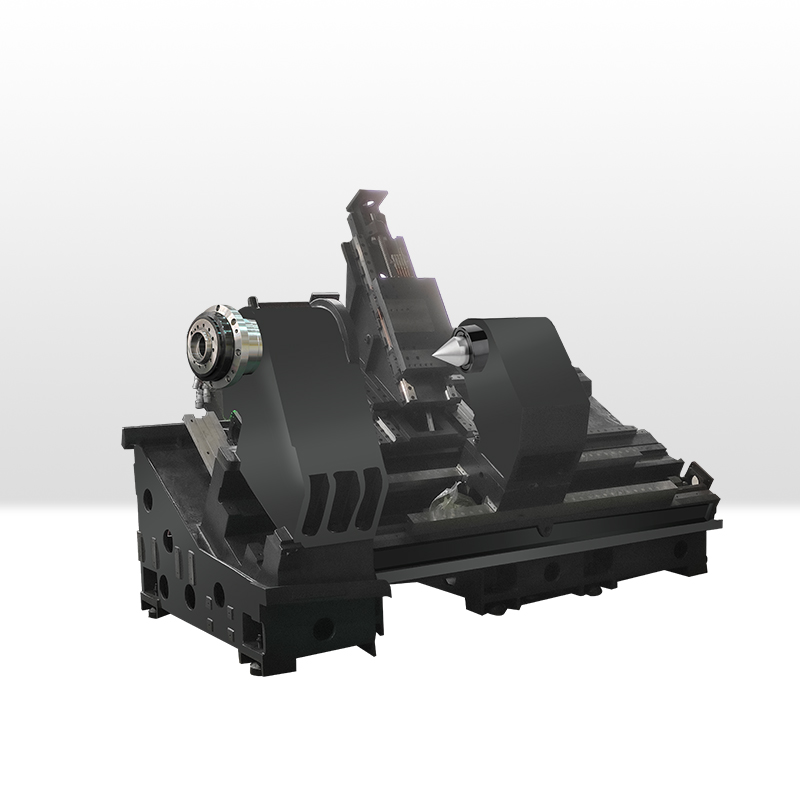

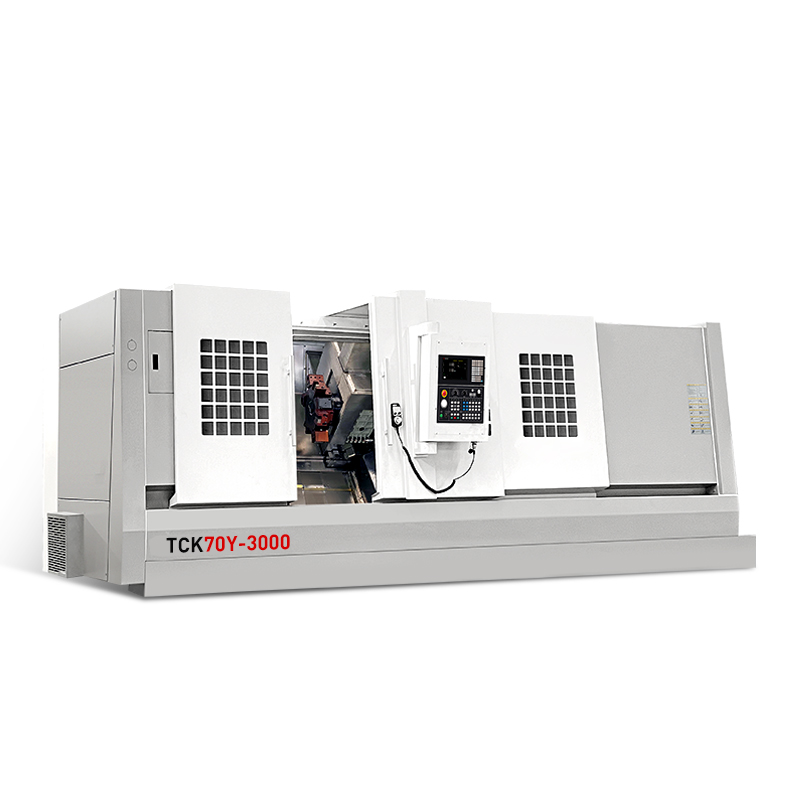

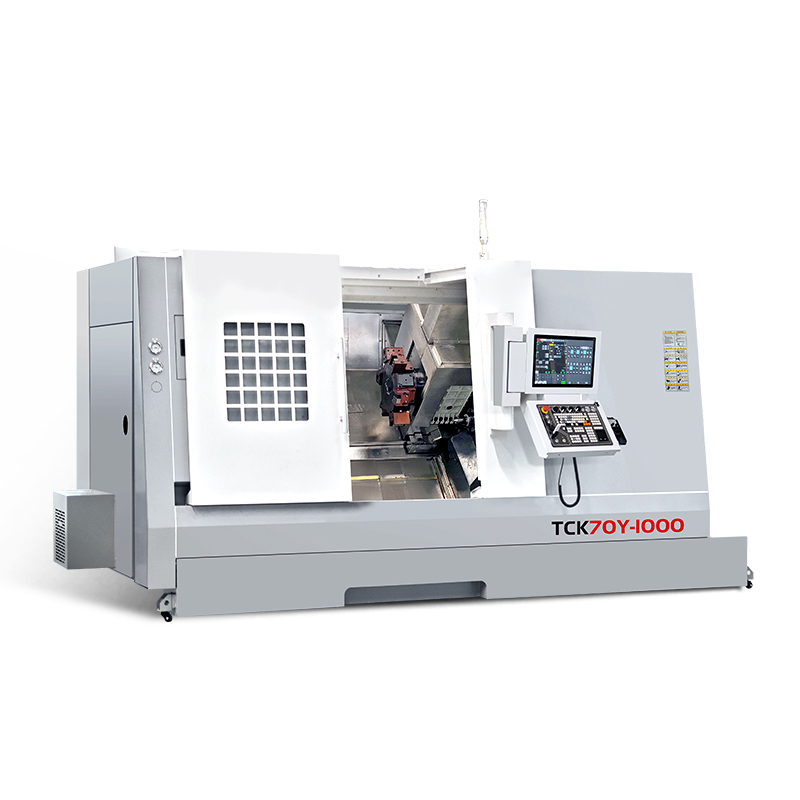

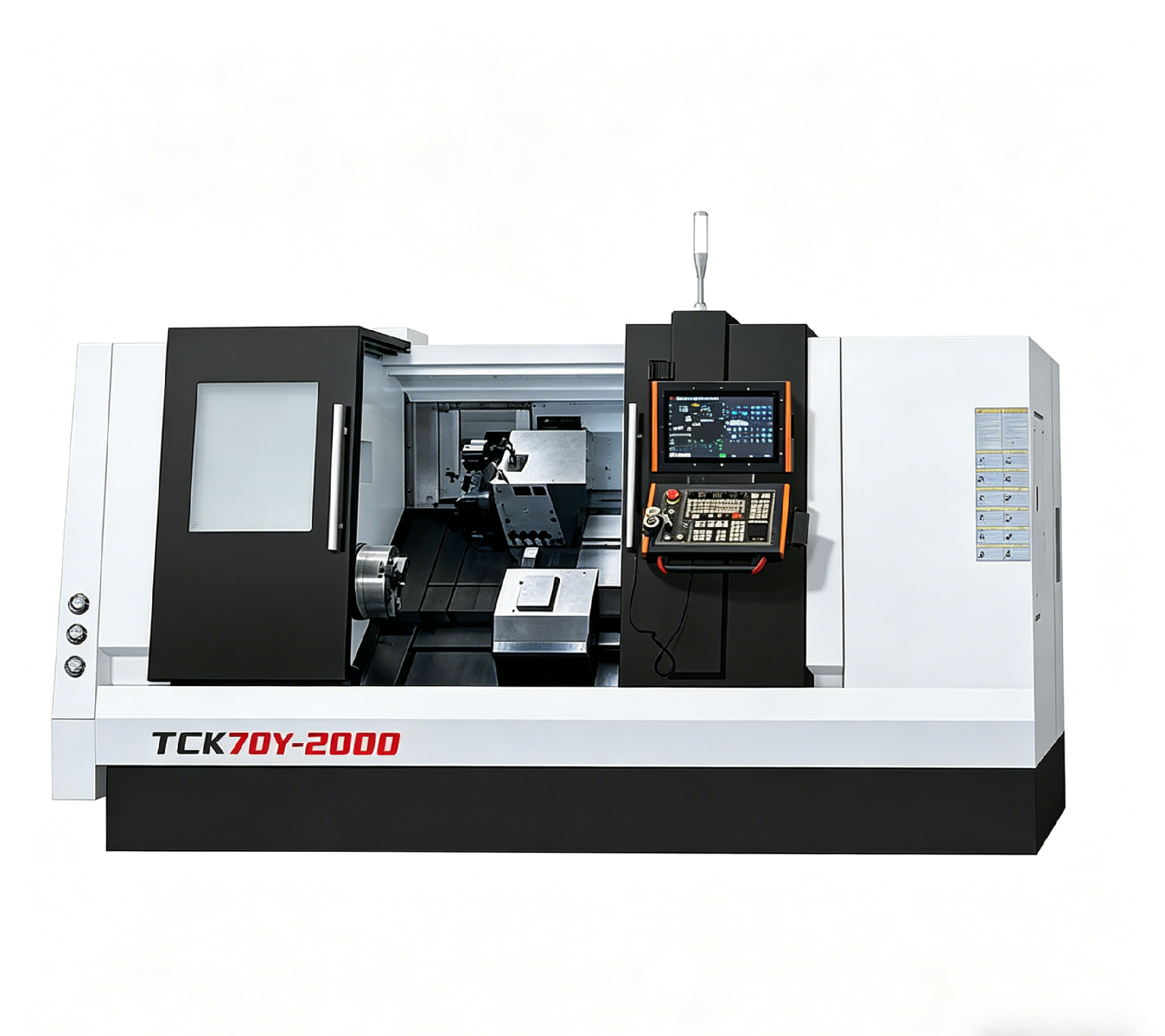

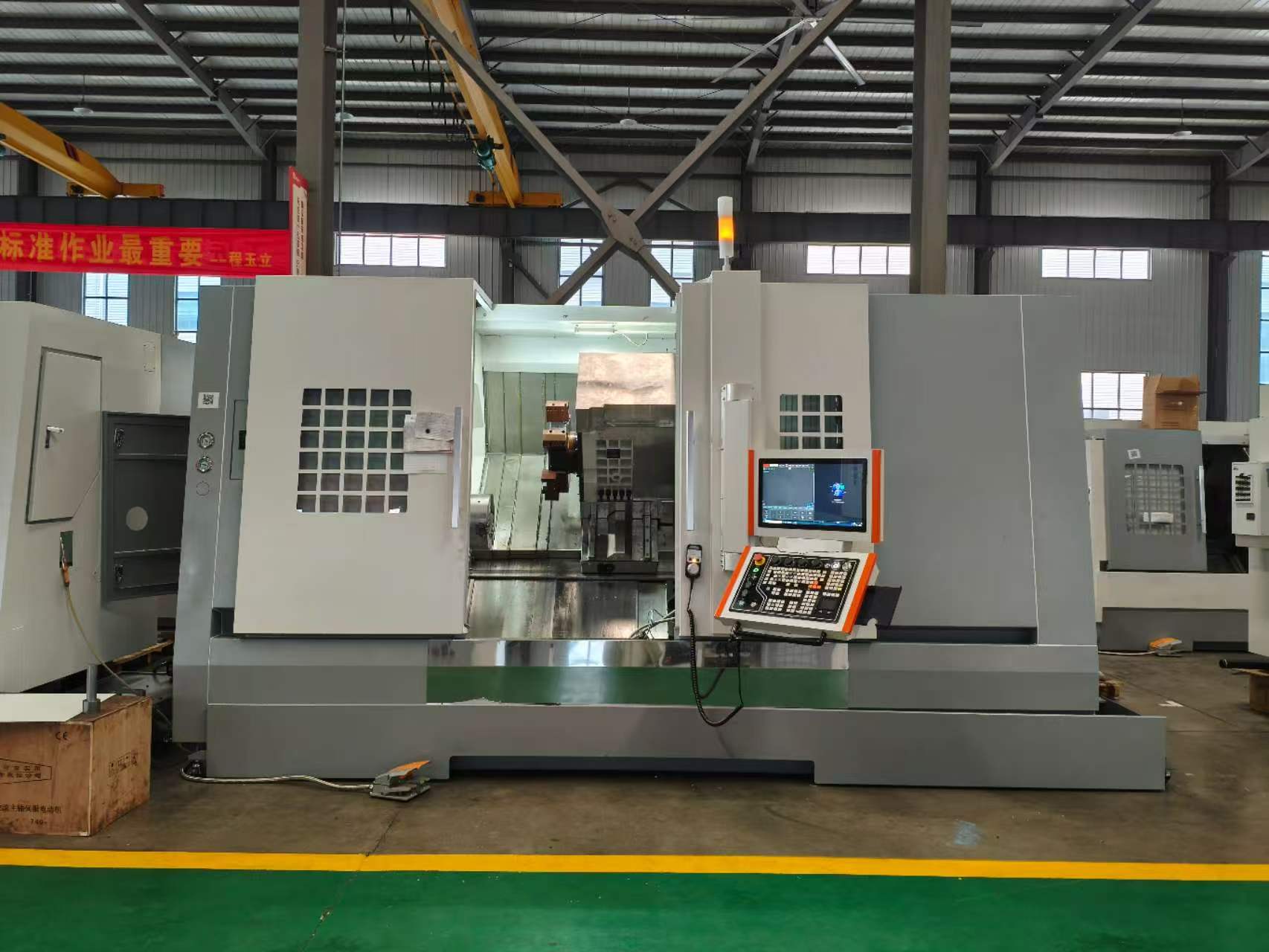

TCK70Y CNC Torna-Freze Makinesi
CNC Torna-Freze Makineleri / Güç Taretli Y Ekseni Torna-Freze Merkezleri
Teknik Özellikler Teknik Özellikler
Ürün Detayları Parametreler
Anahtar Özellikler
1000 mm'den 3000 mm'ye Dört Yatak Boyu
70Y serisi 1000, 1500, 2000 ve 3000 mm maksimum kesme uzunluğunu kapsar ve tümü 720 mm yatak üstü salınımı ile 480 mm maksimum kesme çapını paylaşır. Tek bir makine modeli parçaya göre ölçeklenir; bu da bakım ve operatör eğitimini basitleştirir.

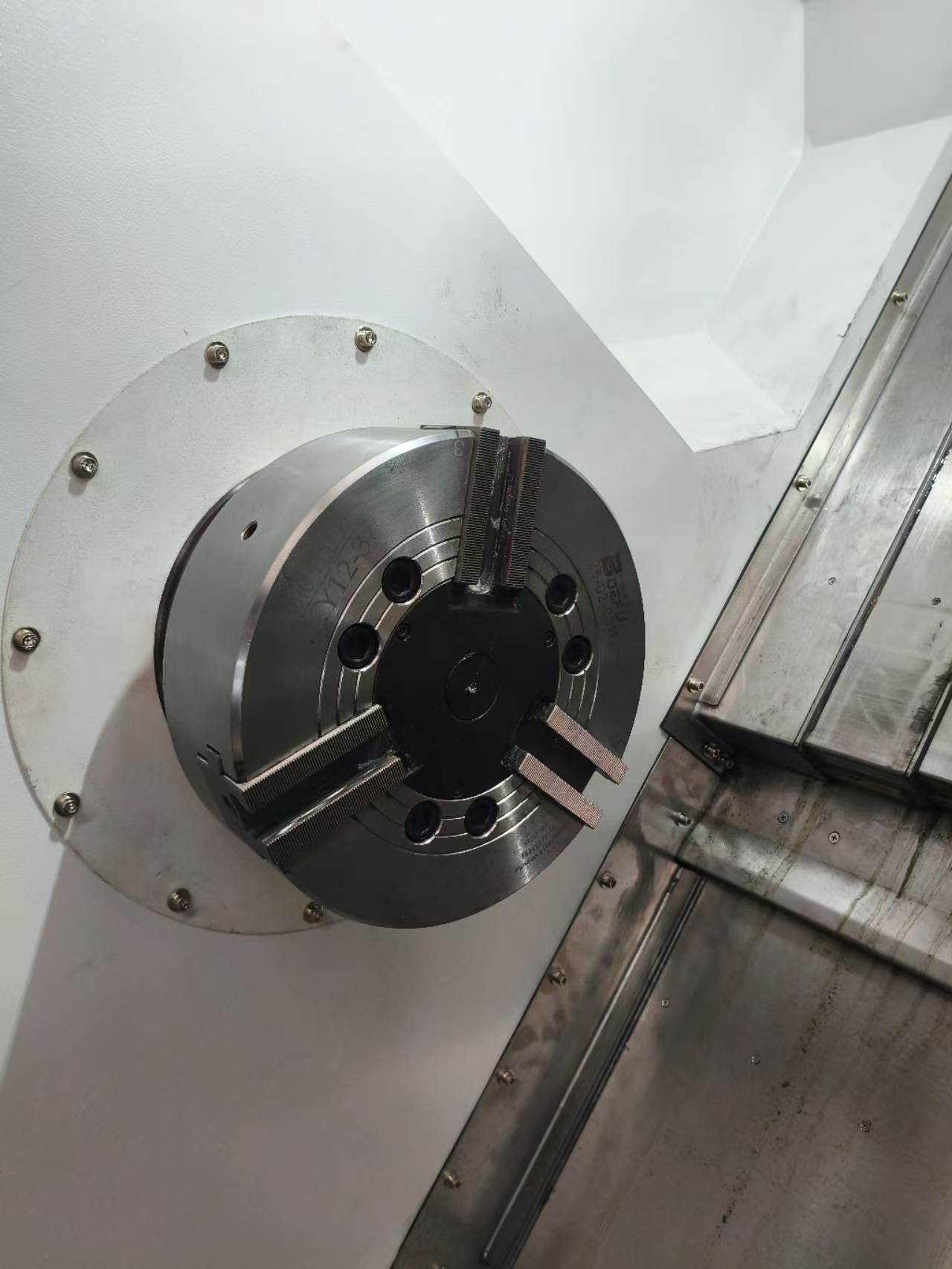

85 mm Delikli A2-8 Mil
85 mm mil deliği ve A2-8 burun, 37 kW mil motoruyla tahrik edilen 3.000 rpm'e kadar hızlarda çubuk ve mil işlerini karşılar.
Artı/Eksi 75 mm Y Ekseni Hareketi
Y ekseni merkezin iki yanına 75 mm hareket eder; bu, aksi halde ikinci bir makine gerektirecek millerdeki çapraz delikler, düz yüzeyler ve eksantrik özellikler için yeterlidir.

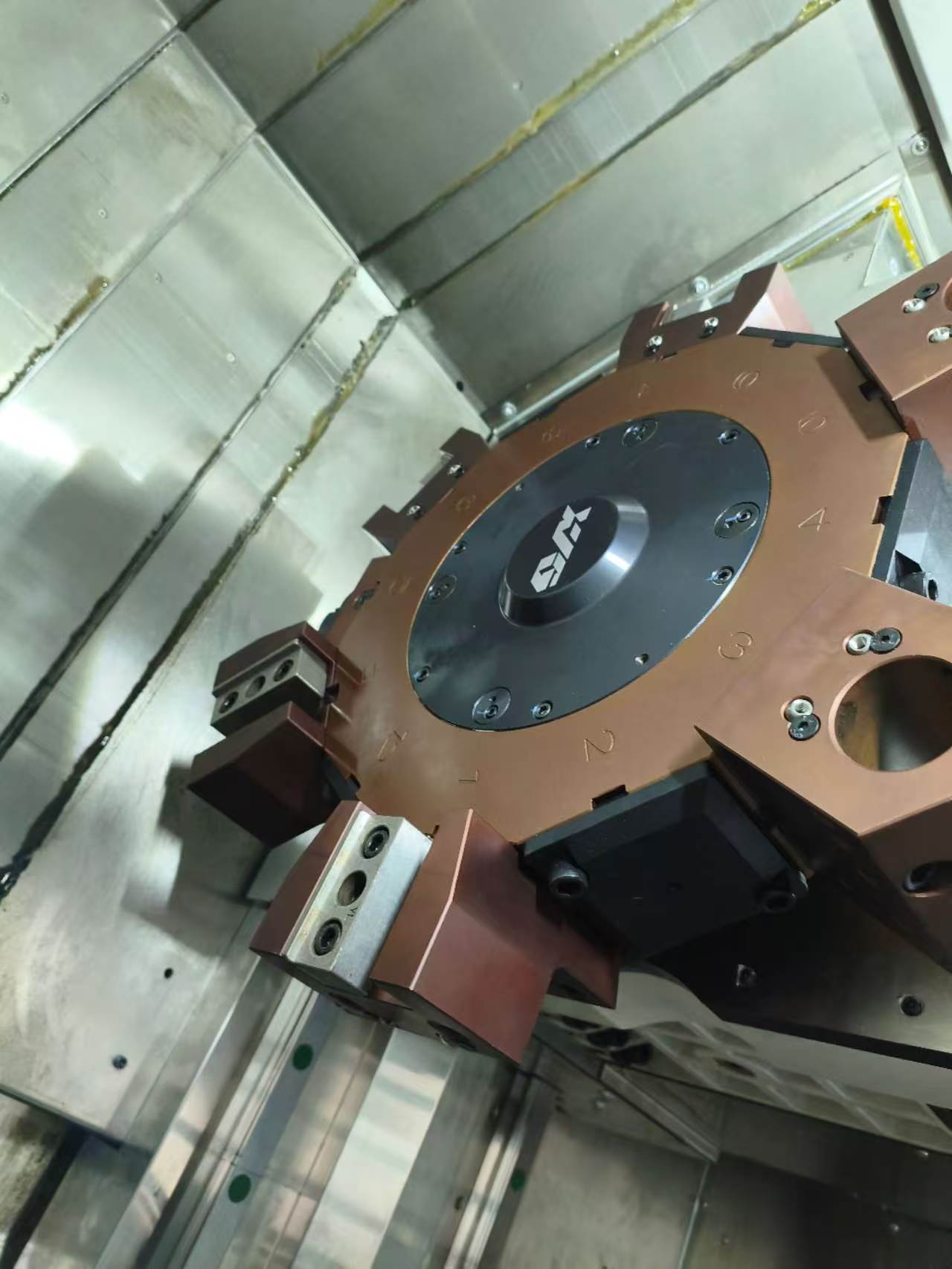

12 İstasyonlu Tahrikli Taret
12 istasyonlu tahrikli takım tareti, tek bir programda hem tornalama hem frezeleme kesimleri için tahrikli takımlar taşır ve rotanın ortasında makine değiştiren parçalarda kurulum süresini kısaltır.
Uygulama Alanları
70Y serisi, frezelenmiş özellikler taşıyan uzun milleri ve tornalanmış parçaları işler:
- 3.000 mm uzunluğa kadar tahrik milleri, iş milleri ve aks bileşenleri.
- Hidrolik silindir rotları ve piston parçaları.
- Kama yuvalı ve çapraz delikli pompa ve motor milleri.
- Ağır makineler için merdaneler ve burçlar.
Neden 70Y tercih edilmeli?
Parçalarınız uzun ve sade bir tornanın erişemeyeceği özellikler taşıyorsa bir 70Y seçin. Dört yatak boyu, makineyi beklediğiniz en uzun parçaya göre eşleştirmeniz anlamına gelir; hiç kullanmayacağınız hareketi satın almazsınız. 1000 mm modelle başlayın ve parça büyüdükçe yatak boyunu yükseltin. Daha kısa ve daha karmaşık parçalar için TCK6050Y daha uygun bir eşleşmedir ve bu karşılaştırma bir freze-torna makinesinin maliyetini ne zaman hak ettiğini açıklar.
Ürün Parametreleri
| Özellikler | TCK70Y-1000 | TCK70Y-1500 | TCK70Y-2000 | TCK70Y-3000 |
| Maks. yatak üstü çap (mm) | 720 | 720 | 720 | 720 |
| Max. kesim uzunluğu (mm) | 1000 | 1500 | 2000 | 3000 |
| Max. kesim çapında (mm) | 480 | 480 | 480 | 480 |
| Mil burun tipi | A2-8 | A2-8 | A2-8 | A2-8 |
| Main mil delik çapında (mm) | 85 | 85 | 85 | 85 |
| Mil hız aralığı (dev/dk) | 3000 | 3000 | 3000 | 3000 |
| Mil motor gücü (kW) | 37 | 37 | 37 | 37 |
| X/Y/Z-aklak hızlı hareket hızı (mm) | 12/12/16 | 12/12/16 | 12/12/16 | 12/12/16 |
| X ekseni hareketi (mm) | 300 | 300 | 300 | 300 |
| Z ekseni hareketi (mm) | 1020 | 1020 | 2000 | 3000 |
| Y ekseni hareketi (mm) | ±75 | ±75 | ±75 | ±75 |
| Standart bıçak sahibi form | 12 istasyonlu tahrikli takım magazini | 12 istasyonlu tahrikli takım magazini | 12 istasyonlu tahrikli takım magazini | 12 istasyonlu tahrikli takım magazini |
| Makine büyüklüğü (mm) | 3950L*2160W*2485H | 4370L*2350W*2235H | 4850L*2030W*2375H | 5850L*2030W*2375H |
| Makine ağırlığı (KG) | 8000 | 9500 | 11000 | 12000 |
Endişeniz
Taahhüdümüz
01Depozito yatırıldı fakat üretim planlanmadı, teslimat tarihi kesin değil.
✓Üretime başlamadan önce üretim takviminizi yazılı olarak onaylıyoruz ve her aşamanın ilerlemesini size canlı bildiriyoruz.
02Başka yerden daha ucuza sipariş verdiniz, ancak ana bileşenlerin değiştirildiğini gördünüz.
✓Orijinal parçalar ve kendi üretimimiz, sevkiyattan önce kontrol verilerini paylaşıyoruz.
03Mallar, evrak, izinler veya çift kullanımlı ihracat kontrolü nedeniyle sınırda bekletildi.
✓İç gümrük ekibimiz var, çift kullanımlı ürünlerin uyumlu beyanı bizim günlük işimiz.
04Rezervasyonlar iptal edildi, varış limanında beklenmedik ek ücretler, makineler nakliyede hasar gördü veya paslandı.
✓Özenli paketleme ve lojistik yönetimi, bir sorun olursa size ilk haber veren biz oluruz.
05Makine arızalandı, ulaşacak kimse yok, yedek parçalar aylarca bekliyor.
✓24 saat yanıt veriyoruz, takip edilebilir kayıtlar ve sandıkta standart yedek parça seti gelir.
06Karar vermeniz için sürekli baskı yapılıyor, önemli sorularınıza cevap verilmiyor.
✓Sorularınızı yanıtlıyoruz, sadece önemli aşamalarda iletişime geçiyoruz, spam ve ısrarlı takip yok.
07Teklifin arkasında gerçek bir fabrika mı yoksa aracı mı anlayamıyorsunuz.
✓1000'den fazla çalışan ve 220.000 m² fabrika. İstediğiniz zaman gelip yerinde kontrol edebilirsiniz.
Teklif alın
Üretim hattınıza uygun bir makine mi arıyorsunuz? Parça resimlerinizi ve parti büyüklüğünüzü gönderin — mühendislerimiz model, takım ve fikstür kurulumunu önersin.
Handemo CNC ile iletişime geçin: sales1@handemocnc.com veya WhatsApp +86 135 6320 3038. Buradan da talep gönderebilirsiniz.
SSS
Sık Sorulan Sorular
Bu makine için minimum sipariş miktarı nedir?
1 üniteden siparişleri kabul ediyoruz. Her makine tam kaliteli denetimle sipariş etmek için üretilmektedir ve zaman model ve özelleştirme gereksinimlerine bağlıdır. Mevcut liderlik süreleri için satış ekibimize ulaşın.
Makine benim uygulamam için özelleştirilmiş olabilir mi?
Evet. Handemo, galon seçenekleri, CNC kontrol sistemleri (Fanuc, Siemens, GSK veya diğerleri), otomasyon entegrasyonu, 4./5. eksen konfigürasyonları, çip konveyörleri ve özel araçlamaları dahil olmak üzere özelleştirme sunuyor. Bize iş parça gereksinimlerinizi söyleyin ve en iyi yapılandırmayı önereceğiz.
Kurulum ve eğitim sağlıyor musunuz?
Evet. Site kurulumu ve komisyonlama, operatör eğitimi ve teknik belgeler sunuyoruz. Uzaktan video desteği de teslimattan sonra sorun giderme ve optimizasyon için mevcuttur.
Garanti politikamız nedir?
Standart garanti, yedek parçalar desteği de dahil olmak üzere 12 ay boyunca makine aracını kapsar. Genişletilmiş garanti ve önleyici bakım programları talep üzerine mevcuttur.
Makineyi nasıl ve teslimat ne kadar sürer?
Dünya çapında konteyner veya break-bulk nakliye profesyonel paketleme ile ihracat yapıyoruz. Teslimat zamanı varış ülkesine ve sipariş edilen modele bağlıdır. İhracat ekibimiz gümrük belgeleri de dahil olmak üzere tam lojistik süreci yönetiyor.
Sipariş vermeden önce Handemo fabrikasını ziyaret edebilir miyim?
Kesinlikle. Müşteriler fabrikamızı Shang, Çin'de makine inceleme, kesme testleri ve yüz yüze tartışma için ziyaret etmeyi tercih ediyorlar. 150'den fazla ülkeden uluslararası müşterileri düzenli olarak evliyoruz.
