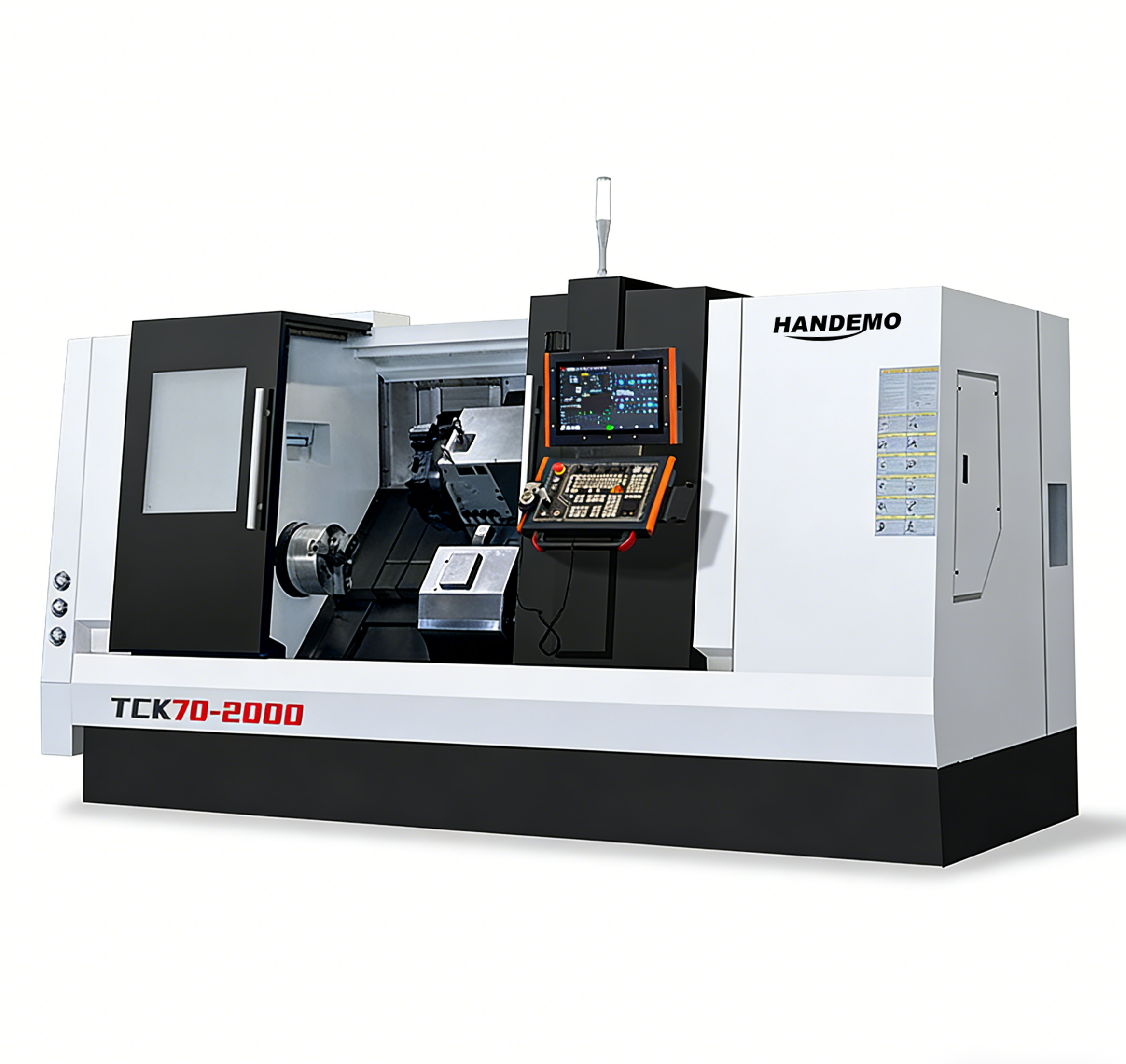

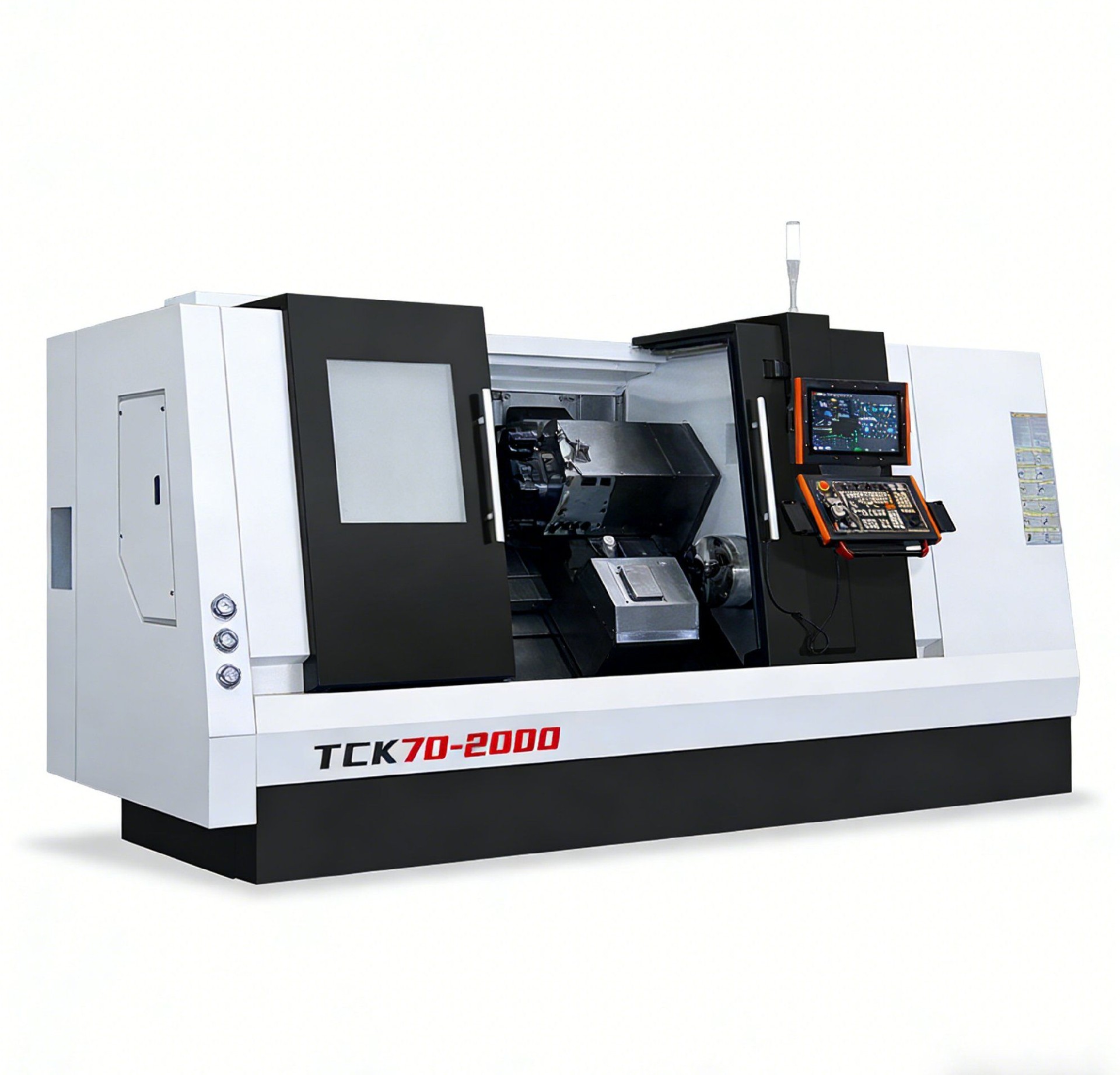

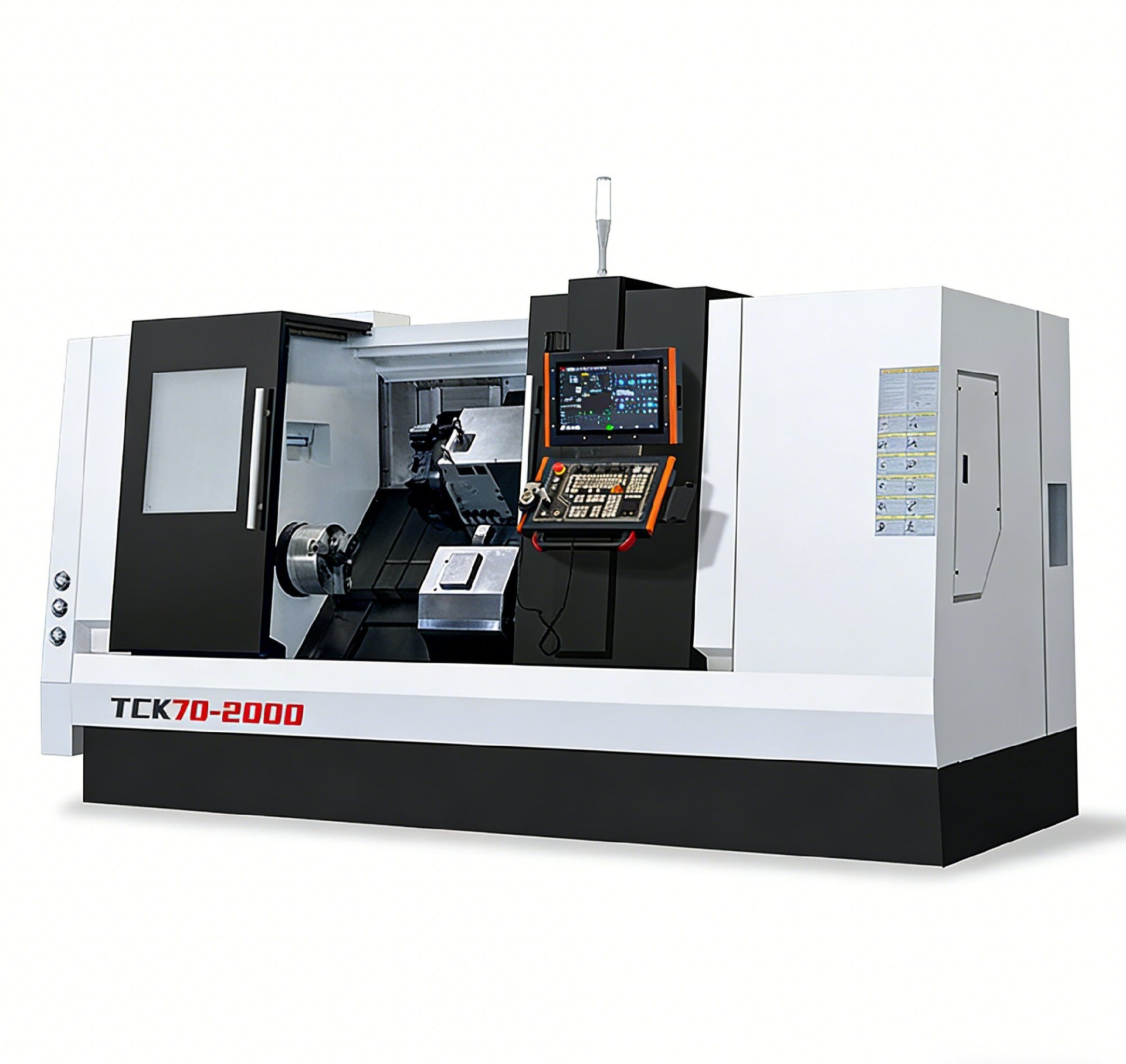

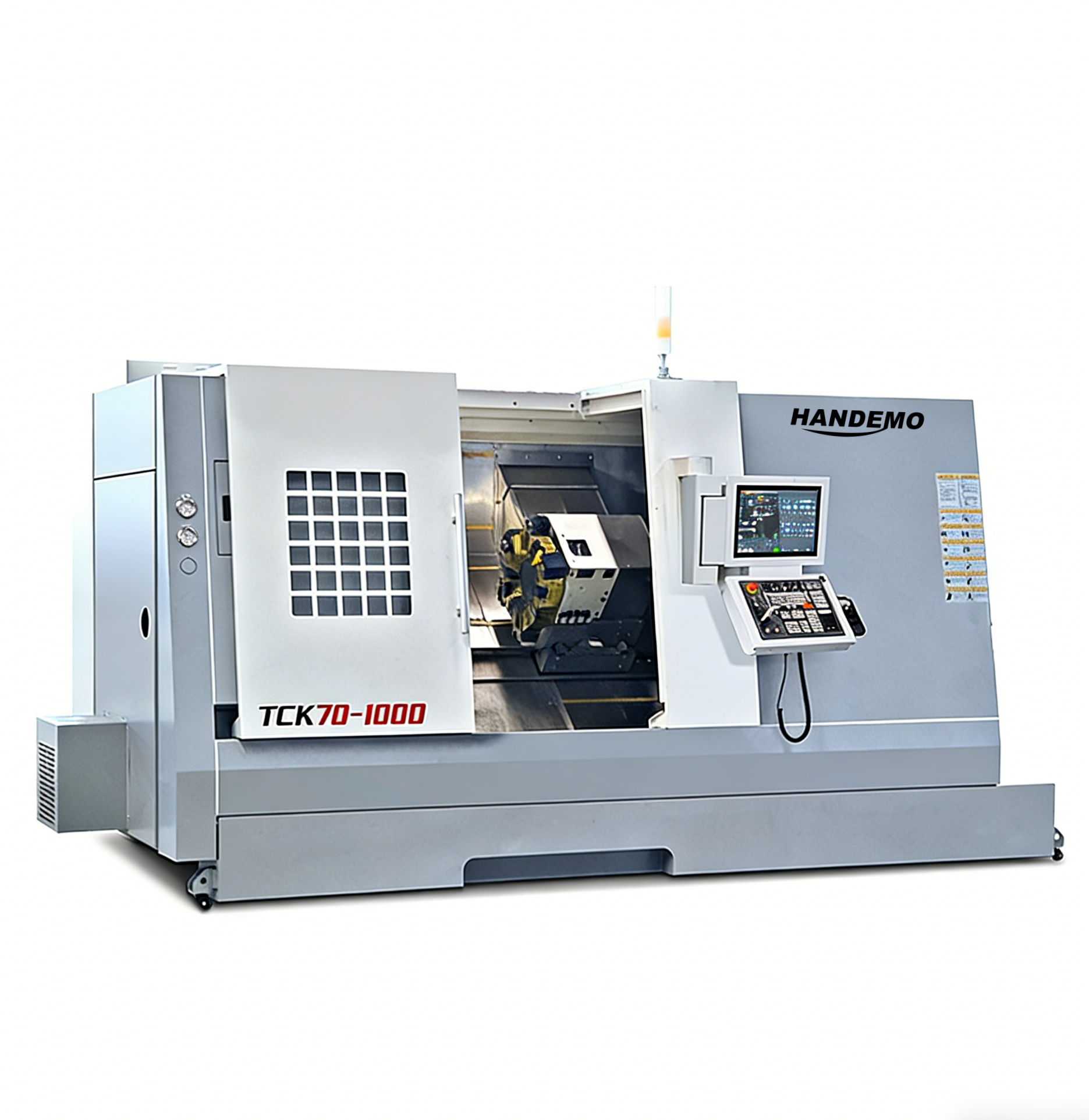

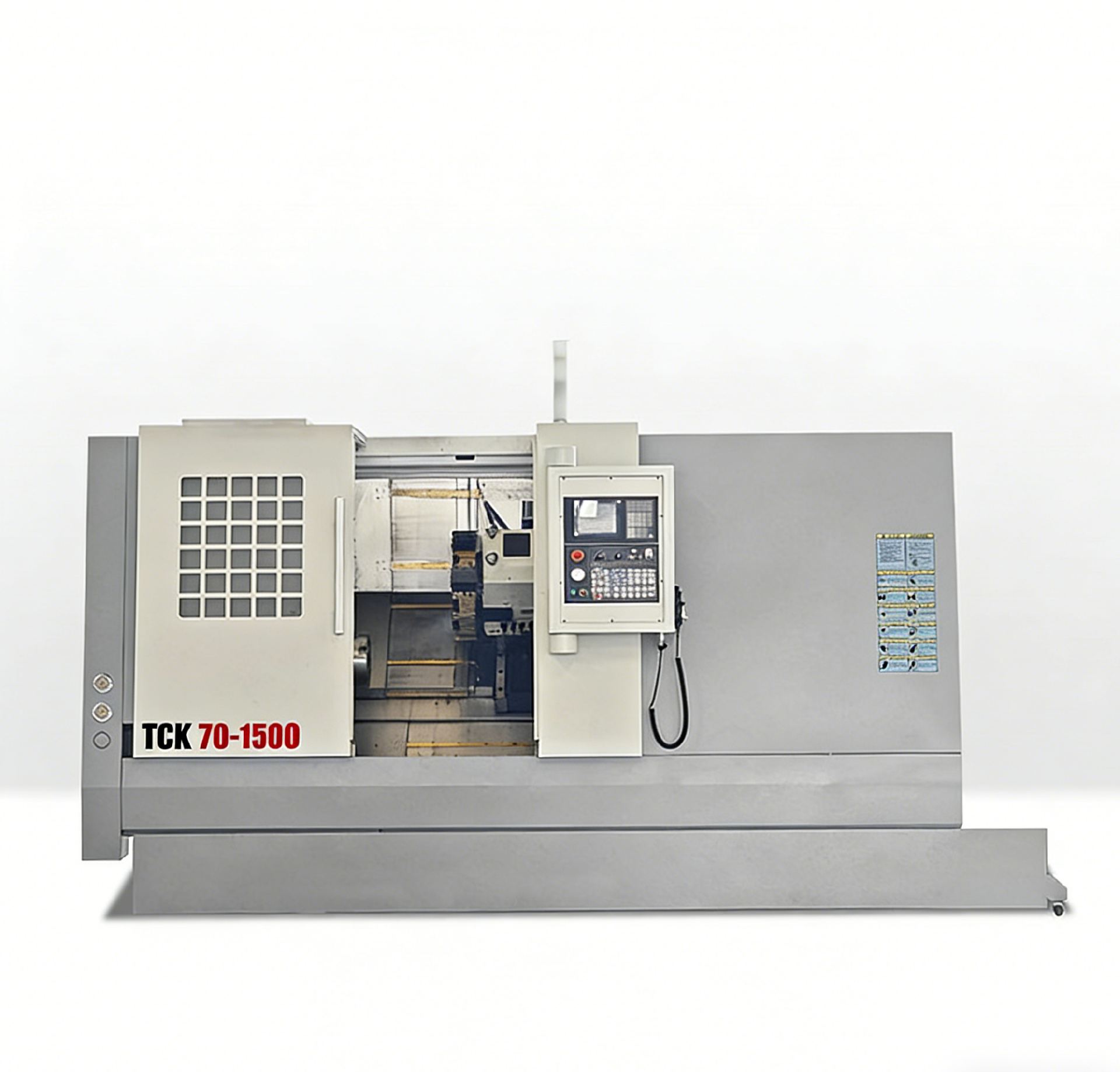

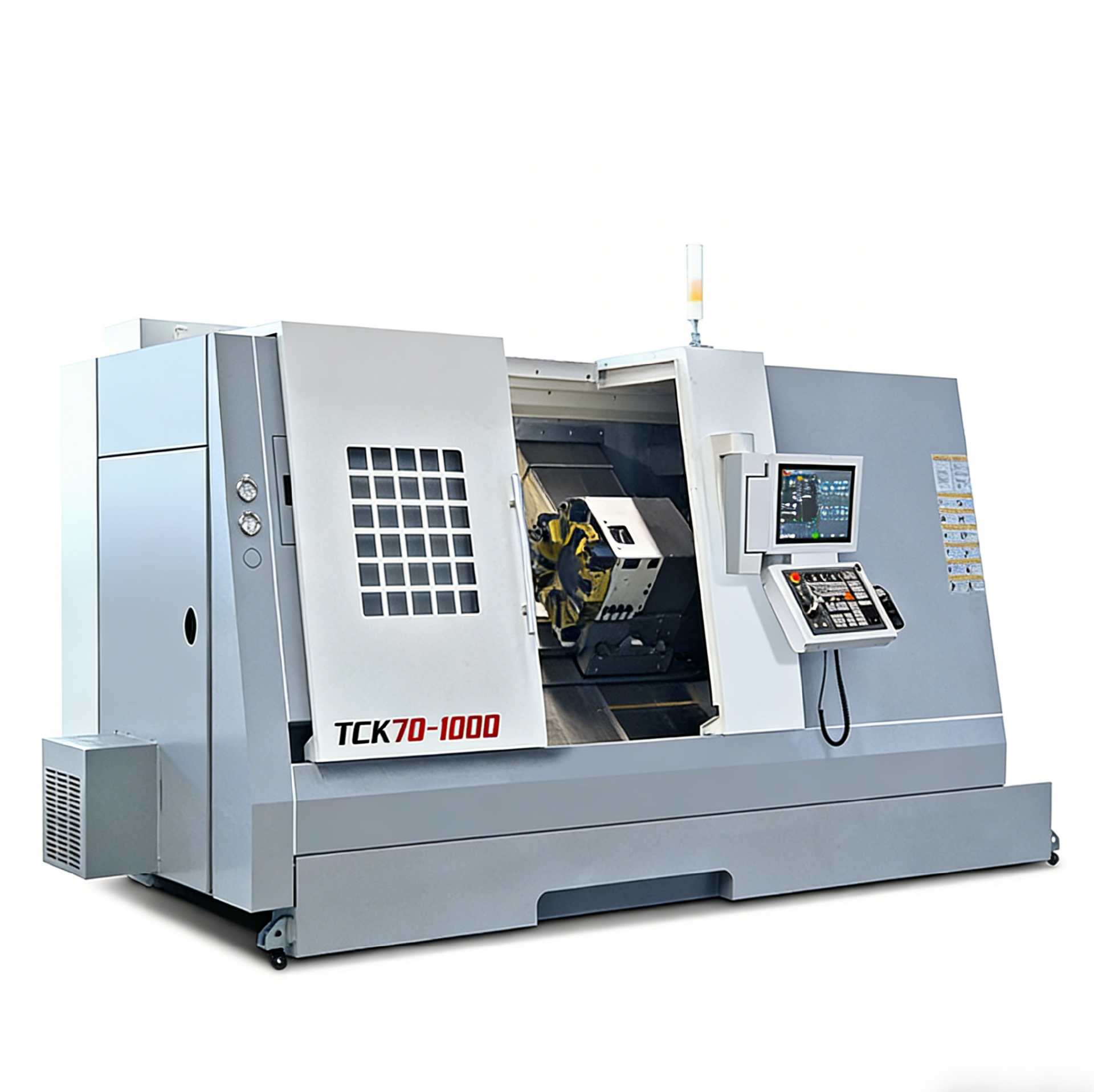

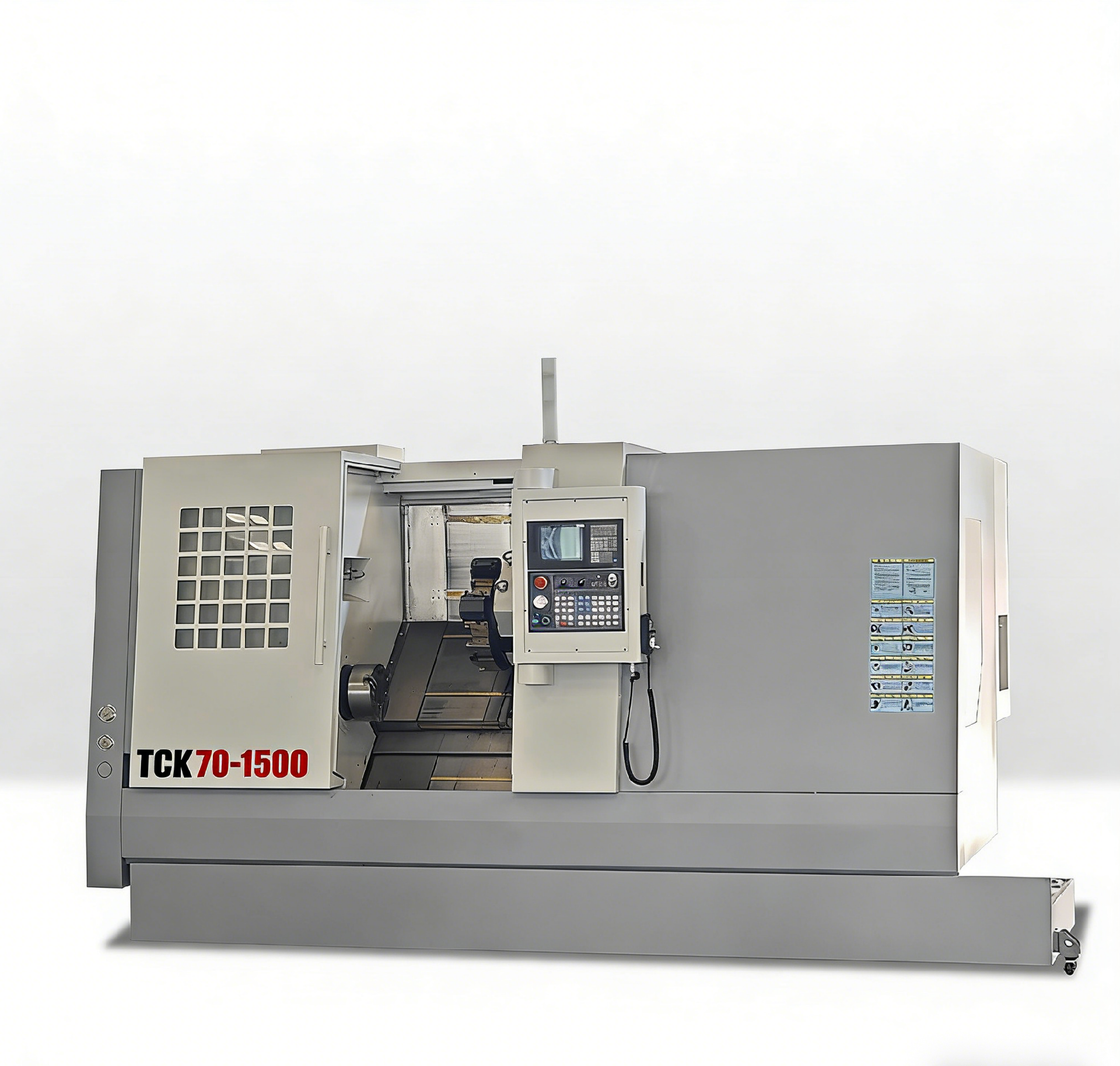

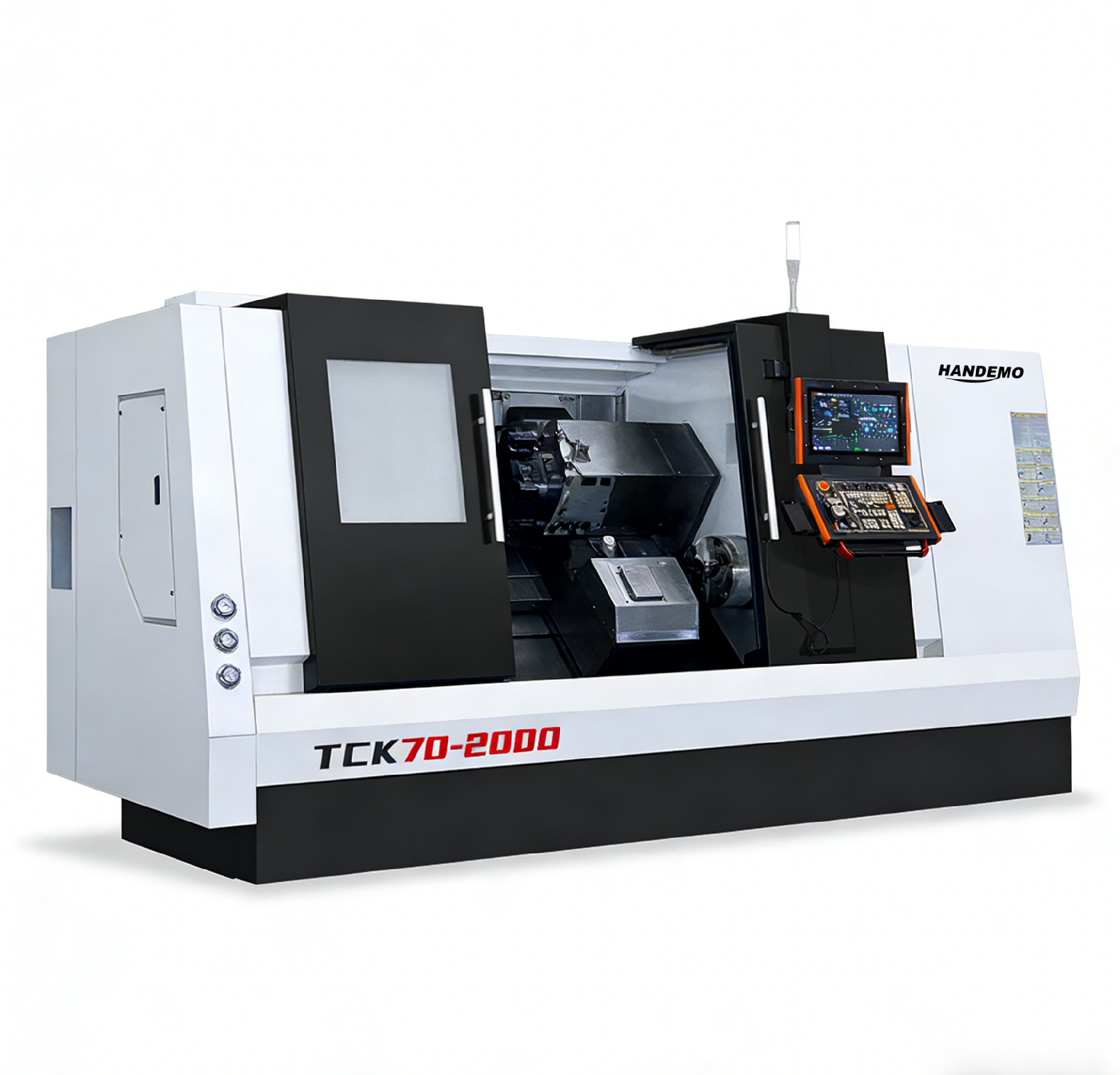

TCK70 Genel Amaçlı Yüksek Verimli Model
CNC Eğimli Yataklı Tornalar / Genel Amaçlı CNC Eğimli Yataklı Tornalar
Teknik Özellikler Teknik Özellikler
Ürün Detayları Parametreler
Anahtar Özellikler
Üç Yatak Boyu: 1500, 2000 ve 3000 mm
TCK70, 720 mm yatak üstü salınımı üzerinde 1500, 2000 ve 3000 mm maksimum tornalama uzunluğunu kapsar. Tek bir mil platformu parça uzunluğuyla ölçeklenir; böylece büyüyen iş yükü makine ailesini değiştirmeye zorlamaz.

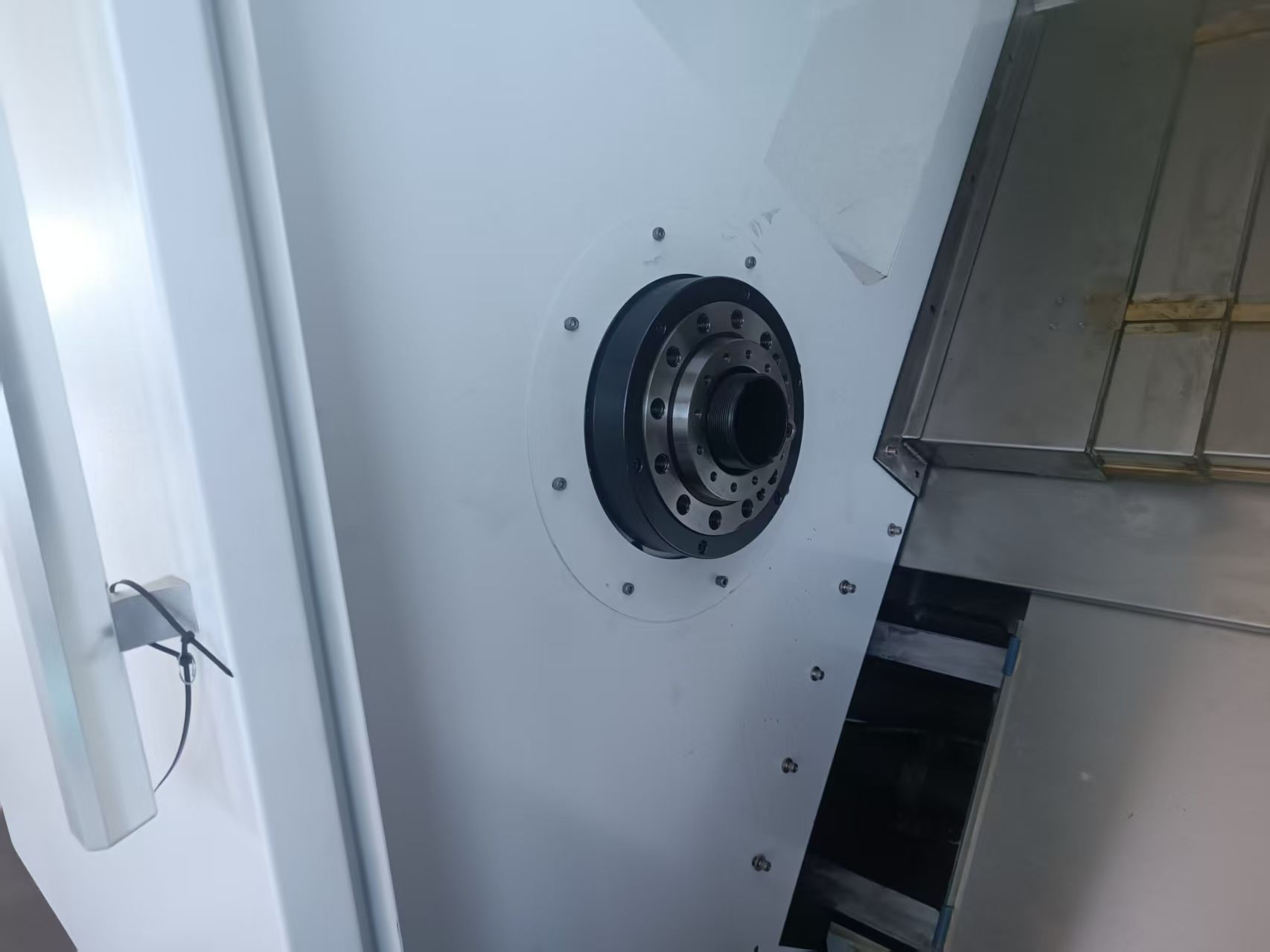

A2-8 veya A2-11 Mil Burnu
Mil seçenekleri 70 mm çubuk kapasiteli 80 mm delikten 90 mm çubuk kapasiteli 120 mm deliğe kadar uzanır. Küçük bağlantı parçalarını ve daha büyük flanşları tornalayan atölyeler işlerine uyan sürümü seçebilir.
18.5 kW Mil Motoru
18.5 kW mil motoru, çelik ve dökme demirdeki kaba geçişler için gereken torku, makineyi zorlamadan taşır; bu da çevrim sürelerini bir parti boyunca öngörülebilir tutar.
En Kısa Yatakta 12/16 m/min Hızlı Hareket
X ve Z üzerindeki hızlı hareket, 1500 mm modelde 12 ve 16 m/min'e kadar çıkar; 250 mm X hareketi ve 1520 mm Z hareketi vardır. Uzun Z hareketi ve hızlı konumlandırma, kesimler arasındaki süreyi kısaltır.
Uygulama Alanları
TCK70 serisi, flanşlardan uzun millere kadar genel amaçlı tornalama işleridir:
- Aynaya veya fikstüre bağlanan flanşlar, göbekler ve disk tipi parçalar.
- Punta desteğiyle iki uç arasında tornalanan miller ve merdaneler.
- Hidrolik ve pnömatik silindir bileşenleri.
- Çelik, dökme demir ve demir dışı metallerden genel makine parçaları.
Neden TCK70 tercih edilmeli?
TCK70, eğik yataklı serinin bel kemiğidir: üç yatak boyu, iki mil boyutu ve talaşların kesme bölgesinden uzaklaşmasını sağlayan 45 derecelik bir yatak. Eğik yatak ayrıca operatörü işe yaklaştırır; bu da talaşların takımın arkasında birikme eğiliminde olduğu uzun millerde önemlidir. Ağır endüstriyel işler için TCK6350B daha fazla kütle taşır; ayrıca frezeleme gerektiren parçalar için bir freze-torna makinesi bir kurulumdan tasarruf sağlar.
Ürün Parametreleri
| Özellikler | TCK70-1500 | TCK70-2000 | TCK70-3000 |
| Max. yataktan geçiyor (mm) | 720 | 720 | 720 |
| Maks. talaş uzunluğu (mm) | 1500 | 2000 | 3000 |
| Max. dönüm çapı (mm) | 500 | 630 | 630 |
| Maks. kızak üstü çap (mm) | 420 | 420 | 420 |
| Mil burun tipi / kodu | A2-8/A2-11 | A2-8/A2-11 | A2-8/A2-11 |
| Mil deliği çapı (mm) | 80 | 120 | 120 |
| Maks. mil kapasitesi (mm) | 70 | 90 | 90 |
| Mil motor çıkış gücü (kW) | 18.5 | 18.5 | 18.5 |
| Hızlı hareket - X ekseni (m/dk) | 12 | 10 | 10 |
| Hızlı hareket - Z ekseni (m/dk) | 16 | 10 | 10 |
| Hareket - X ekseni (mm) | 250 | 320 | 320 |
| Hareket - Z ekseni (mm) | 1520 | 2050 | 3050 |

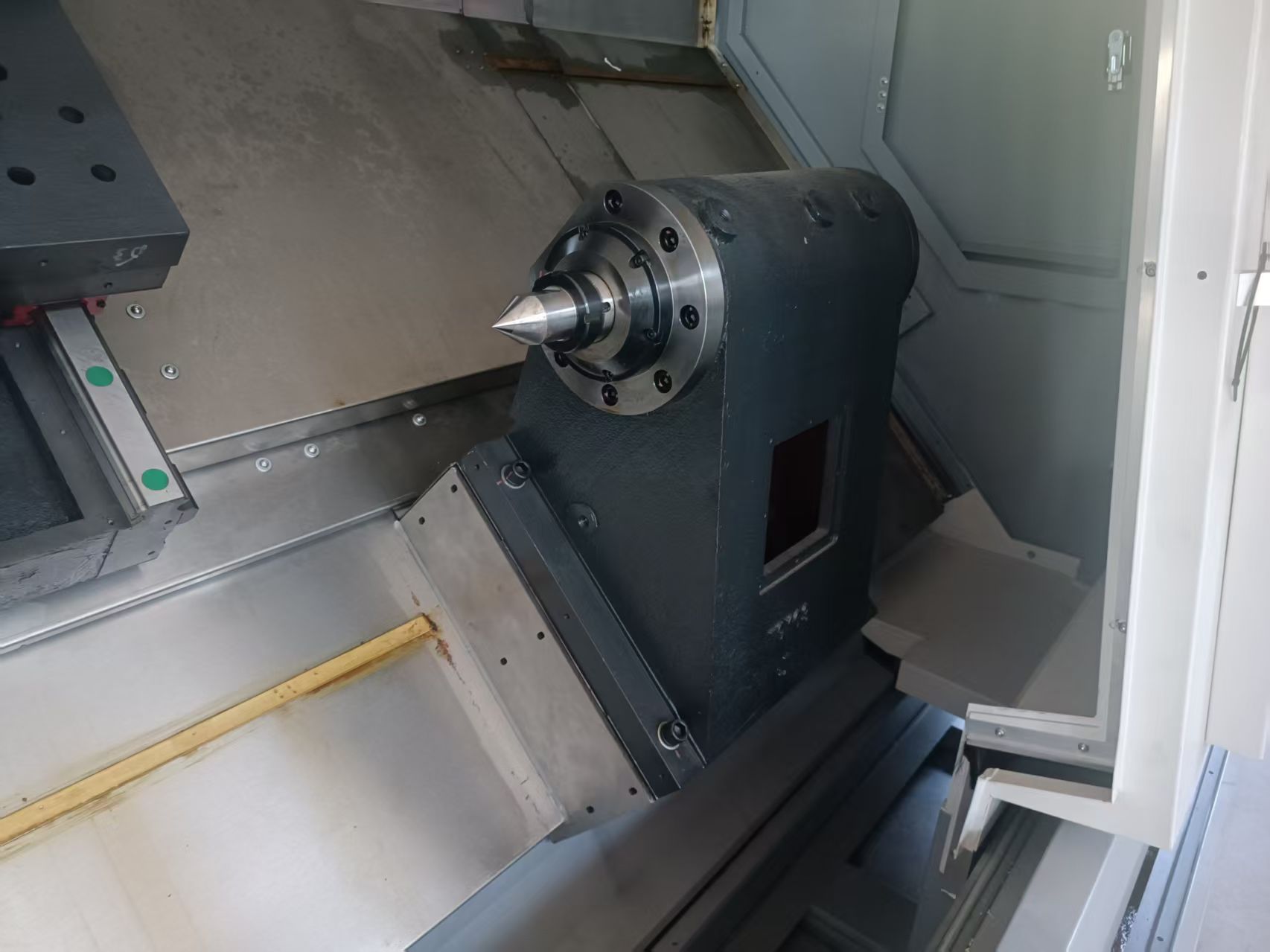

| Punta hareketi (mm) | 1400 | 1950 | 2800 |
| Punta çapı (mm) | 110 | 110 | 110 |
| Punta kovanı stroku (mm) | 100 | 100 | 100 |
| Yaklaşık brüt ağırlık (kg) | 8500 | 9500 | 11000 |
Endişeniz
Taahhüdümüz
01Depozito yatırıldı fakat üretim planlanmadı, teslimat tarihi kesin değil.
✓Üretime başlamadan önce üretim takviminizi yazılı olarak onaylıyoruz ve her aşamanın ilerlemesini size canlı bildiriyoruz.
02Başka yerden daha ucuza sipariş verdiniz, ancak ana bileşenlerin değiştirildiğini gördünüz.
✓Orijinal parçalar ve kendi üretimimiz, sevkiyattan önce kontrol verilerini paylaşıyoruz.
03Mallar, evrak, izinler veya çift kullanımlı ihracat kontrolü nedeniyle sınırda bekletildi.
✓İç gümrük ekibimiz var, çift kullanımlı ürünlerin uyumlu beyanı bizim günlük işimiz.
04Rezervasyonlar iptal edildi, varış limanında beklenmedik ek ücretler, makineler nakliyede hasar gördü veya paslandı.
✓Özenli paketleme ve lojistik yönetimi, bir sorun olursa size ilk haber veren biz oluruz.
05Makine arızalandı, ulaşacak kimse yok, yedek parçalar aylarca bekliyor.
✓24 saat yanıt veriyoruz, takip edilebilir kayıtlar ve sandıkta standart yedek parça seti gelir.
06Karar vermeniz için sürekli baskı yapılıyor, önemli sorularınıza cevap verilmiyor.
✓Sorularınızı yanıtlıyoruz, sadece önemli aşamalarda iletişime geçiyoruz, spam ve ısrarlı takip yok.
07Teklifin arkasında gerçek bir fabrika mı yoksa aracı mı anlayamıyorsunuz.
✓1000'den fazla çalışan ve 220.000 m² fabrika. İstediğiniz zaman gelip yerinde kontrol edebilirsiniz.
Teklif alın
Üretim hattınıza uygun bir makine mi arıyorsunuz? Parça resimlerinizi ve parti büyüklüğünüzü gönderin — mühendislerimiz model, takım ve fikstür kurulumunu önersin.
Handemo CNC ile iletişime geçin: sales1@handemocnc.com veya WhatsApp +86 135 6320 3038. Buradan da talep gönderebilirsiniz.
SSS
Sık Sorulan Sorular
Bu makine için minimum sipariş miktarı nedir?
1 üniteden siparişleri kabul ediyoruz. Her makine tam kaliteli denetimle sipariş etmek için üretilmektedir ve zaman model ve özelleştirme gereksinimlerine bağlıdır. Mevcut liderlik süreleri için satış ekibimize ulaşın.
Makine benim uygulamam için özelleştirilmiş olabilir mi?
Evet. Handemo, galon seçenekleri, CNC kontrol sistemleri (Fanuc, Siemens, GSK veya diğerleri), otomasyon entegrasyonu, 4./5. eksen konfigürasyonları, çip konveyörleri ve özel araçlamaları dahil olmak üzere özelleştirme sunuyor. Bize iş parça gereksinimlerinizi söyleyin ve en iyi yapılandırmayı önereceğiz.
Kurulum ve eğitim sağlıyor musunuz?
Evet. Site kurulumu ve komisyonlama, operatör eğitimi ve teknik belgeler sunuyoruz. Uzaktan video desteği de teslimattan sonra sorun giderme ve optimizasyon için mevcuttur.
Garanti politikamız nedir?
Standart garanti, yedek parçalar desteği de dahil olmak üzere 12 ay boyunca makine aracını kapsar. Genişletilmiş garanti ve önleyici bakım programları talep üzerine mevcuttur.
Makineyi nasıl ve teslimat ne kadar sürer?
Dünya çapında konteyner veya break-bulk nakliye profesyonel paketleme ile ihracat yapıyoruz. Teslimat zamanı varış ülkesine ve sipariş edilen modele bağlıdır. İhracat ekibimiz gümrük belgeleri de dahil olmak üzere tam lojistik süreci yönetiyor.
Sipariş vermeden önce Handemo fabrikasını ziyaret edebilir miyim?
Kesinlikle. Müşteriler fabrikamızı Shang, Çin'de makine inceleme, kesme testleri ve yüz yüze tartışma için ziyaret etmeyi tercih ediyorlar. 150'den fazla ülkeden uluslararası müşterileri düzenli olarak evliyoruz.
